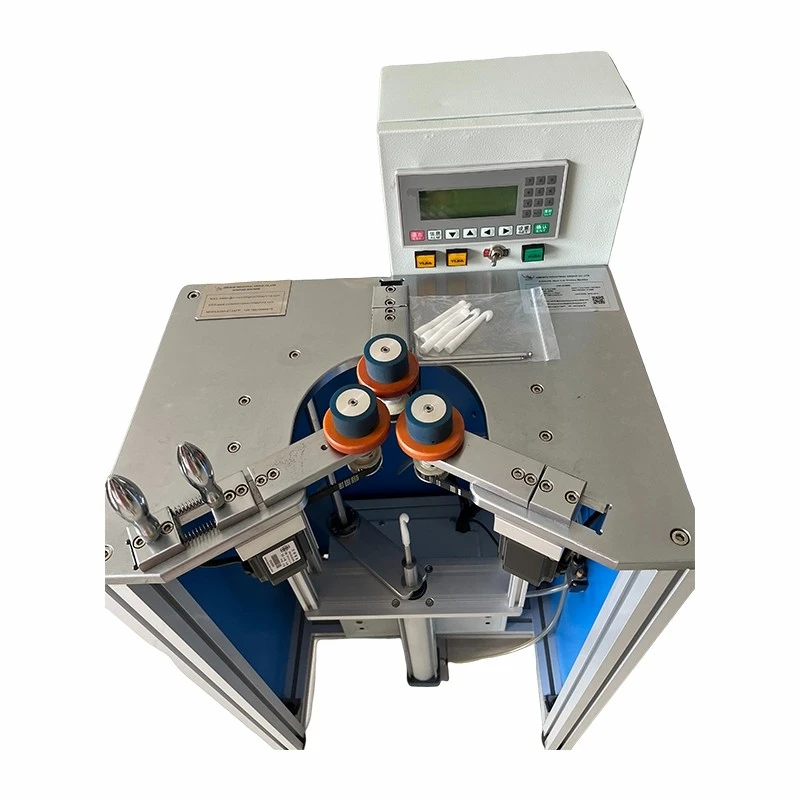

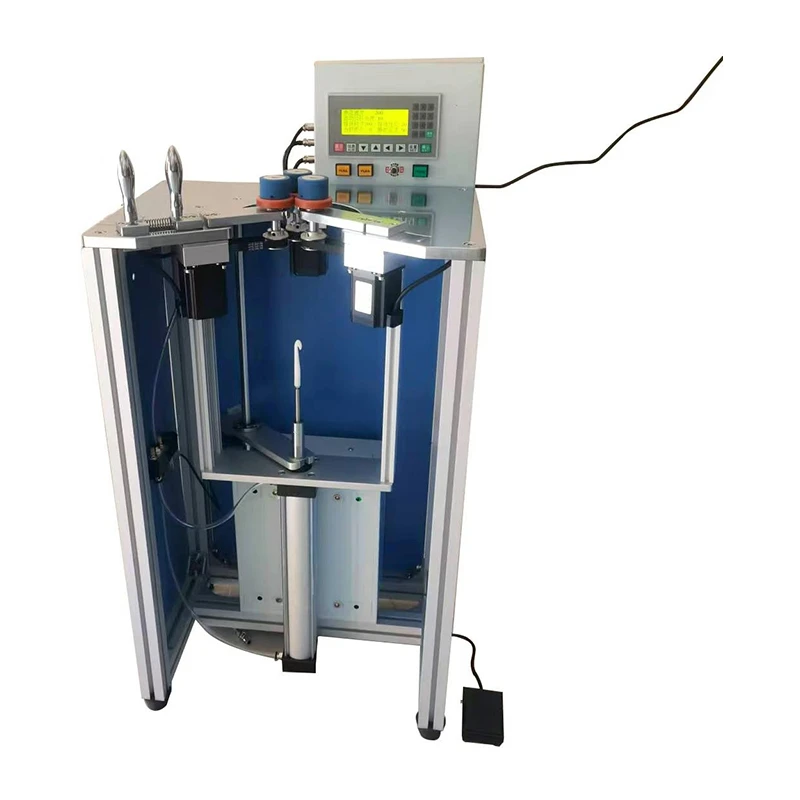

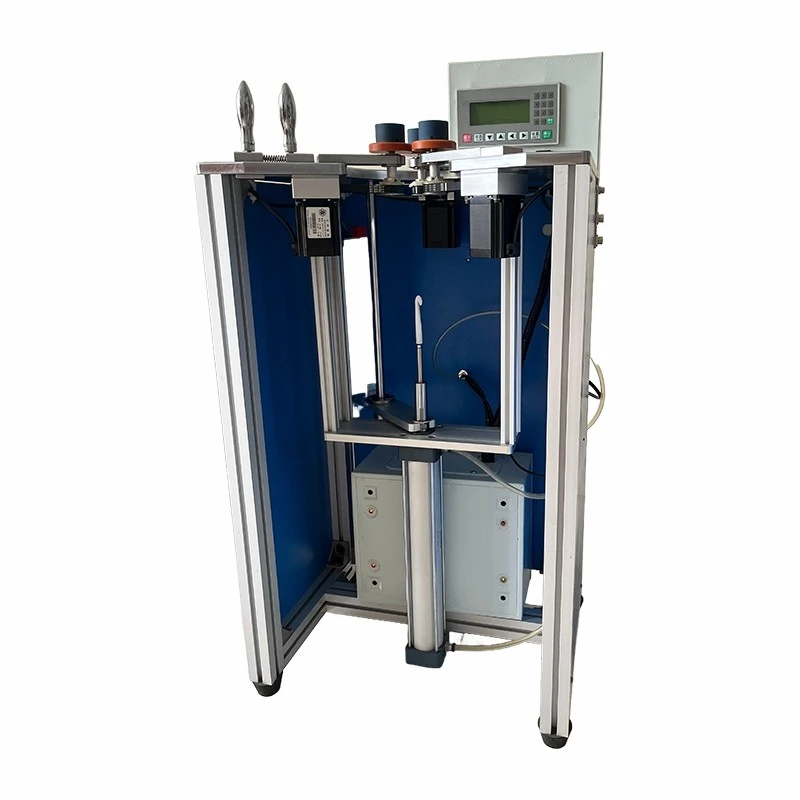

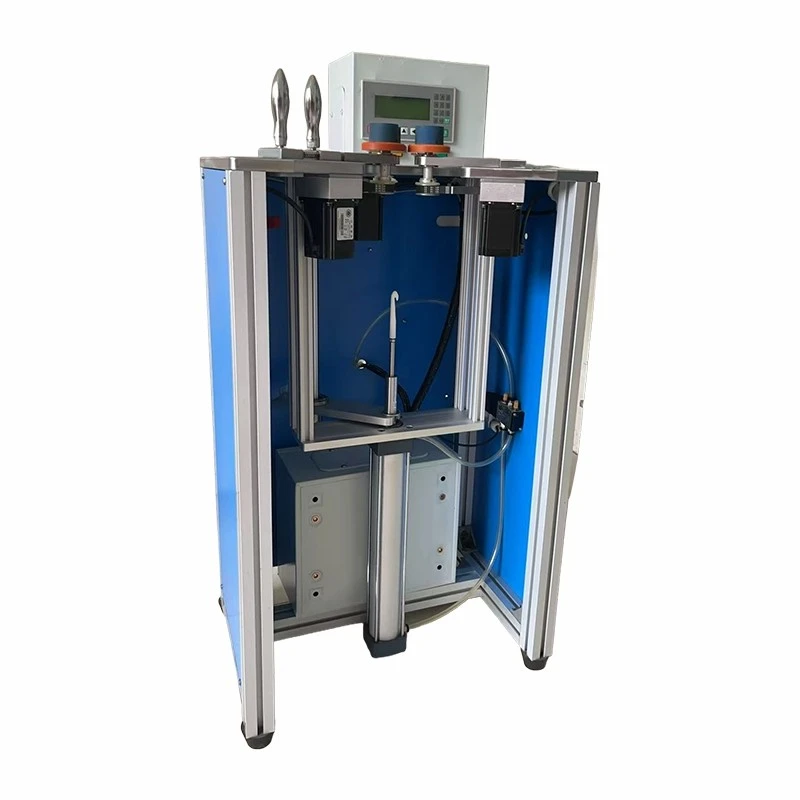

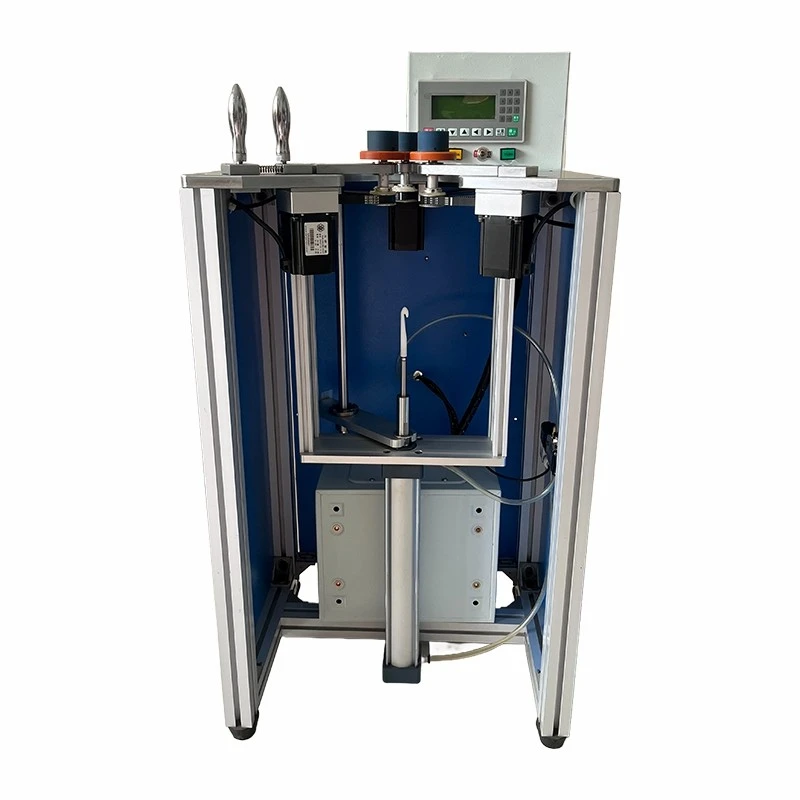

KX-9200C konks-tüüpi toroidne kerimismasin
Spetsifikatsioon
|
Traadi suurus: |
0,15-3,0 mm |
|
Valmis ID: |
8 mm |
|
Lõppenud OD |
90 mm |
|
Minimaalne OD: |
20 mm |
|
Valmis kõrgus: |
60 mm |
|
Energiatarve: |
200W |
|
Jaotusmootor: |
DC,5V sammmootor *3 |
|
Rõhuvahemik: |
0,5–0,7 Mpa |
|
Võimsus: |
220V, 50/60Hz |
|
Netokaal: |
45 kg |
|
Mõõdud: |
98*72*52cm |
Omadused
Konksu tüüpi trafo kerimismasinal on 4 standardset konksu suurust ja saadaval on eripakkumised.
Õhuga töötav õhukompressor konkstüüpi trafo kerimismasina jaoks.
Konksutüüpi trafo mähismasin (teise nimega tõmbemähis) on kasulik tehnika toroidsete toodete valmistamiseks, mille puhul toroidi siseläbimõõt (ID) on tavalise süstiku või salve jaoks liiga väike.
Programmeeritav mähise suund, mähise tagastusvahemik (pöörded või nurk) ja segmendimähise nurk.
Täpne juhtmevahe programmeeritava kontrolleri abil.
Eelnevalt-lõigatud traat tõmmatakse läbi toroidaalse südamiku keskpunkti pneumaatilise silindriga käitatava konksu abil, mille käigu pikkust saab reguleerida magnetandurite abil.
Eelised
Konksu tüüpi trafo mähismasina efektiivsus on kõrge. Mähise tõhusust saab oluliselt parandada, kui reguleerida pidurit vastavalt vastavale kiirusele.
Kõik traadi ristuvad osad võivad tagada, et traat ei kahjustaks.
Osade suur mitmekülgsus ja lihtne hooldus.
Täielikud sordid, laia traadi läbimõõduga ristdomeen, saab kasutada ühes masinas. Vahetusliin on hea. Erinevat tüüpi kuluvad osad võivad olla vahetatavad
Rakendus
Toroidmähismasin sobib kõige paremini toroid induktiivpoolile, toroidtrafodele, toroidvoolutrafodele, toroidmähisele, toroid drosselpoolile, toiteinduktiivpoolile, UPS induktiivpoolile, muunduri induktiivpoolile ja raskele toroidaalsele südamikule jne.
Praktiline rakendus
Kliendi koolitamine mähismasinaga töötamiseks:
1. Kõik 10-aastase kogemusega teenindusinsenerid on läbinud spetsiaalse tehnoloogiakoolituse, kes saavad hakkama erinevate rikete probleemidega.
2. Juhendage kasutajat Hook Type TransformerWinding Machine'i täpselt kasutama ja hooldama.
Pakkuge tasuta konsultatsiooni elektroonikatoodete tootmisprotsessi tehnoloogia kohta.
3. Masina normaalse kasutuse tagamiseks läbime koolituse, kuidas oma toodet kasutada, kasutada ja hooldada ingliskeelse juhendi, video ja veebipõhiste juhendite abil.
Pakendamine
Pakendi materjal: karp/puidust ümbris, mille sees on vaht.
1. Üldine pakend (paberkarp või kilekott): digitaalse CNC traadirulli kerimismasina väikeste osade jaoks pakkige see vormi ja pakkige paber, et tagada transpordi ajal purunematus.
2. Puidust korpuse pakett: Suuremahulise digitaalse CNC traadi mähismasina jaoks on meil spetsiaalne vilunud puusepp, kes valmistaks sobiva puidust korpuse täpse paksuse, tiheduse ja pikkusega. Ülesnool ↑, mis on märgitud välisele puitümbrisele. Puidust korpusesse pannakse puhvermaterjal, et vältida pragusid ja lööke.
Valikulised tarvikud
|
EI. |
Üksus/spetsifikatsioon |
Kogus |
Üksus |
|
1 |
Kontroller |
1 |
Tükk |
|
2 |
Mähise mootor |
1 |
Tükk |
|
3 |
Laotatud mootor |
1 |
Tükk |
|
4 |
Kiudoptiline andur |
1 |
Tükk |
|
5 |
B2-2,0 tolli süstik |
1 |
Tükk |
|
6 |
4- ja 6-tolline süstik (masina mudelil) |
1 |
Tükk |
|
7 |
Shuttle juhtratas |
1 |
Tükk |
|
8 |
Kinnituspea |
1 |
Tükk |
|
9 |
Roheline ümmargune vöö (võib saata ühe tasuta oranžina) |
1 |
M |
|
10 |
Hammasratta kujuga rihm |
1 |
Vöö |
Turu piirkond
Teeme tihedat koostööd Kagu-Aasia, Euroopa, Ameerika, Lõuna-Ameerika, Austraalia ja Uus-Meremaa partneritega, et pakkuda mähimismasinate kohalikku müüki, tuge ja teenindust.
Tehas
KIOXIA LIGHT RING EQUIPMENT GROUP CO.,LTD.
2007. aastal asutatud KioXia Light Ring Equipment Group Co., Ltd. on hästi-tuntud suurepärase jõudlusega mähismasinate koos nendega seotud tootmise ja tehnoloogiaga. KIOXIA LIGHT RING pakub väga kulutõhusaid tootmislahendusi igat tüüpi haavakomponentide (nt trafod, drosselid jne) tootmiseks.
